SS‑H2 - stal, która może obniżyć koszty elektrolizy

Uniwersytet w Hongkongu (HKU) zgłasza przełom w konstrukcji materiałów dla elektrolizerów: nowy stop SS‑H2 tworzy dwuetapową pasywację, która chroni stal w agresywnych warunkach wody morskiej przy wysokich potencjałach. Odkrycie może zredukować koszty strukturalnych komponentów elektrolizerów wykorzystywanych w produkcji zielonego wodoru i przyspieszyć wdrożenia poza laboratorium.

Dlaczego stal ma tu znaczenie: wyzwania elektrolizy morskiej

Produkcja zielonego wodoru z wody morskiej jest kusząca ze względu na dostępność surowca, ale materiałowe wyzwania pozostają główną barierą. Woda morska zawiera chlorki, które nasilają korozję i wywołują niepożądane reakcje boczne (np. uwalnianie chloru), a wysoka gęstość prądu i potencjały anodyczne w procesie utleniania wody sprzyjają degradacji standardowych stalowych stopów. Tradycyjna odporność stali nierdzewnej bazuje na cienkiej powierzchniowej warstwie Cr2O3; przy potencjałach przekraczających granicę transpasywacji (w przybliżeniu ~1000 mV SCE) warstwa ta ulega dalszej oksydacji do rozpuszczalnych form chromu (np. Cr(VI)), co prowadzi do przyspieszonej korozji.

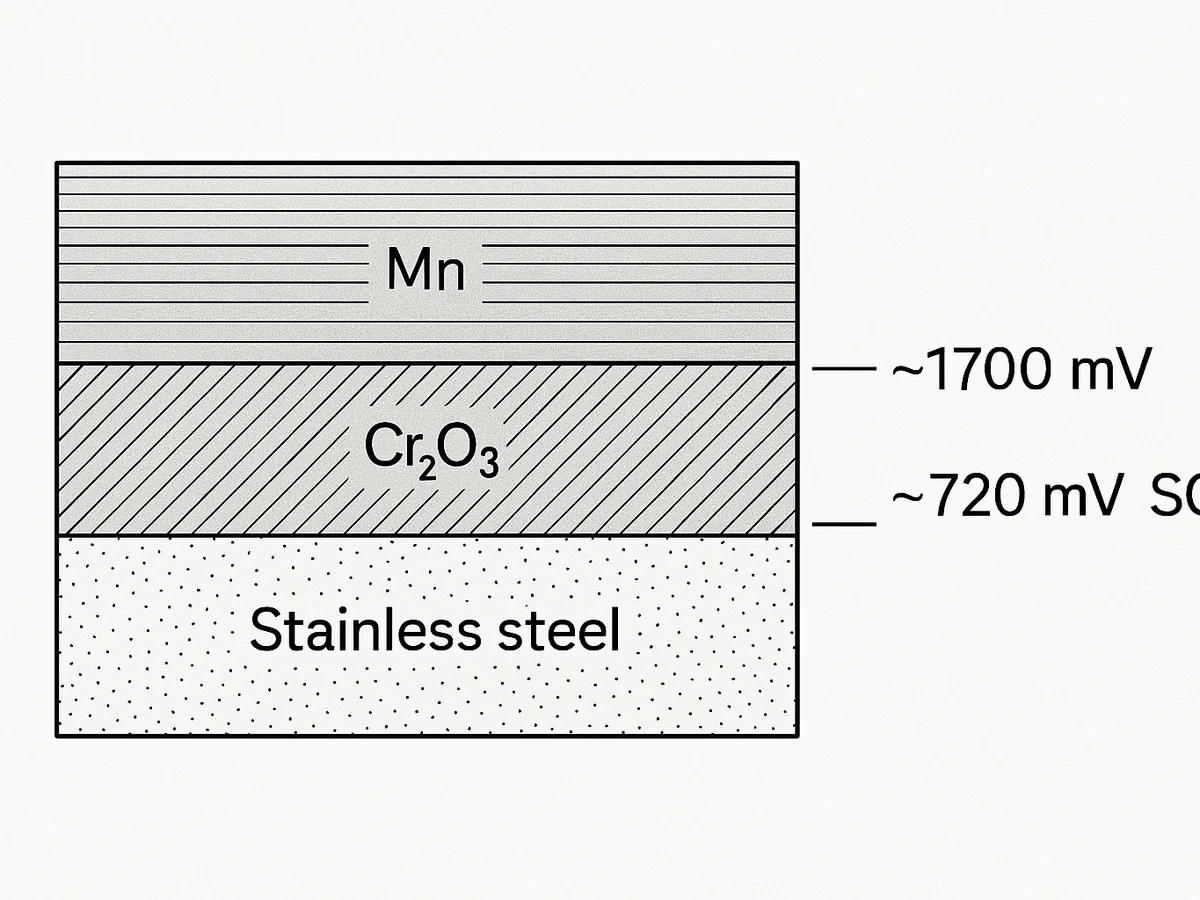

Co to jest SS‑H2 i jak działa dwuetapowa passywacja

SS‑H2 to specjalnie zaprojektowany stop stali nierdzewnej opracowany przez zespół profesora Mingxina Huanga. Kluczowym elementem projektu jest strategia określana jako „sequential dual‑passivation” (sekwencyjna dwuetapowa pasywacja). Mechanizm obejmuje dwa następujące po sobie etapy tworzenia warstw ochronnych:

Pierwsza warstwa: konwencjonalna pasywna powłoka Cr2O3, typowa dla stali nierdzewnych, która chroni przed korozją w umiarkowanych warunkach.
Druga warstwa: przy potencjale około ~720 mV (SCE) na pierwszą warstwę nakłada się warstwa bogata w mangan (Mn). To właśnie ten manganowy film tworzy dodatkową barierę, która podnosi odporność stopu w środowiskach zawierających chlorki aż do ekstremalnego potencjału ~1700 mV (SCE).

Odkrycie warstwy Mn jest nieoczekiwane, ponieważ tradycyjnie uważa się, że mangan zmniejsza odporność na korozję stali nierdzewnych. Autorzy pracy opisują to jako „counter‑intuitive” i wskazują, że efekt został potwierdzony szeregiem analiz na poziomie atomowym.

„Mn‑based passivation is a counter-intuitive discovery” (źródło). „This breakthrough is exciting and brings new applications.” (źródło)

Wydajność, koszty i porównanie z obecnymi materiałami

W testach zespołu HKU SS‑H2 wykazał wydajność zbliżoną do tytanowych materiałów strukturalnych stosowanych w przemyśle dla elektrolizerów pracujących z odsoloną wodą lub w środowisku kwaśnym. Kluczowa różnica polega na kosztach: części tytanowe często wymagają powłok z metali szlachetnych (np. Pt, Au), co znacząco podnosi cenę. Dla porównania, stal nierdzewna jest dużo tańsza w wytwarzaniu i obróbce.

Autorzy oszacowali, że w zbiorniku PEM o mocy 10 MW całkowity koszt systemu wynosił około HK$17,8 miliona, a elementy strukturalne odpowiadały za aż 53% tej wartości. Zastąpienie drogich komponentów tytanowych stopem SS‑H2 mogłoby obniżyć koszt materiałów strukturalnych nawet około 40‑krotnie (wg szacunków zespołu), co w praktyce przekłada się na znaczące zmniejszenie CAPEX przy budowie instalacji elektrochemicznych.

Droga od odkrycia do skalowania: patenty i produkcja

Prace nad SS‑H2 to owoc kilkuletniego programu badawczego nazwanego „Super Steel Project”. Pierwsze nieoczekiwane obserwacje wymagały prawie sześciu lat badań, aby zrozumieć mechanizm i dopracować procesy, które umożliwiają produkcję materiału w większej skali. W momencie ogłoszenia projektu zespół zgłosił osiągnięcia do opatentowania w wielu krajach, a dwa patenty zostały już udzielone.

Współpraca z przemysłem przyniosła konkretne rezultaty — według raportu wyprodukowano tony drutu bazowego SS‑H2 we współpracy z fabryką na kontynencie chińskim. Prace wdrożeniowe obejmują wytwarzanie siatek, pianek i innych struktur (meshes, foams) specyficznych dla anod elektrolizerów. Zespół podkreśla jednak, że przełożenie eksperymentalnego stopu na gotowy, certyfikowany komponent elektrolizera wymaga dalszych badań inżynierskich oraz testów trwałości w warunkach przemysłowych.

Miejsce SS‑H2 w szerszym kontekście badań nad elektrolizą wody morskiej

Ostatnie przeglądy literatury i prace badawcze (w tym przegląd z 2025 r. w Nature Reviews Materials) podkreślają, że kluczowe ograniczenia bezpośredniej elektrolizy wody morskiej to odporność materiałowa, generowanie chloru i reakcje uboczne, osadzanie się soli i krótkotrwałość elektrod. Badania równoległe koncentrowały się na powłokach katalitycznych (np. NiFe), nanostrukturach czy klastrach atomowych Pd/Pt, które poprawiają wydajność elektrody i czas życia w środowiskach morskich.

SS‑H2 wyróżnia się tym, że zamiast nakładać ochronę na gotowy substrat, zmienia fundament — sam stop tworzy dodatkowy, stabilny film ochronny. To przesunięcie paradygmatu (od powłok do projektu stopu) ma znaczenie praktyczne: zmniejsza zależność od drogich powłok i może uprościć konstrukcję komponentów, o ile inżynierskie wyzwania zostaną rozwiązane.

Ryzyka, ograniczenia i otwarte pytania

Mimo obiecujących wyników istnieją istotne punkty wymagające dalszej weryfikacji:

Długoterminowa trwałość: testy przy przemysłowych gęstościach prądu i przez cykle pracy (zimny start, przerwy, zmienne obciążenia) są niezbędne, aby potwierdzić długotrwałą stabilność warstw passywacyjnych.
Zarządzanie produktami korozji: chociaż SS‑H2 ma ograniczać tworzenie rozpuszczalnych form Cr(VI), potencjalne ścieżki uwalniania metali czy zmiany składu jonowego elektrolitu muszą być monitorowane z punktu widzenia środowiskowego i BHP.
Skalowalność i kompatybilność z istniejącymi technologiami: produkcja siatek, pianek i złączy elektrycznych z SS‑H2 musi spełniać wymogi mechaniczne i hydrauliczne elektrolizerów PEM/alkalicznych oraz wymagania norm przemysłowych.
Ekonomia wdrożenia: oszczędności materiałowe muszą być zestawione z kosztami wytwarzania stopu, kwalifikacji i ewentualnych modyfikacji procesu produkcyjnego w fabrykach elektrolizerów.

Podsumowanie

Stop SS‑H2 proponuje nową drogę do zwiększenia odporności materiałowej elektrolizerów pracujących na wodzie morskiej poprzez dwuetapową passywację — konwencjonalną warstwę Cr2O3 wspieraną przez powstającą warstwę manganową, która rozszerza stabilny zakres potencjałów aż do ~1700 mV (SCE). Jeśli dalsze testy potwierdzą trwałość i bezpieczeństwo eksploatacyjne, SS‑H2 może znacząco obniżyć koszty struktur elektrolizerów i przyspieszyć wdrożenia zielonego wodoru tam, gdzie zasobem jest woda morska.

Co to oznacza w praktyce

Zastąpienie tytanu elementami ze stopu SS‑H2 może radykalnie obniżyć koszty strukturalne elektrolizerów, ułatwiając skalowanie instalacji produkcji zielonego wodoru.
Strategia projektowania stopu (dwuetapowa passywacja) otwiera nową kategorię materiałów odpornych na wysokie potencjały w środowiskach chlorkowych, alternatywną do drogich powłok katalitycznych.
Potrzebne są kompleksowe testy długoterminowe i oceny środowiskowe przed masowym wdrożeniem: trwałość, emisje metali i zgodność z normami będą kluczowe.
